Aruba AP 설치 시 LLDP 활성화가 필요한 이유

Aruba AP 설치 전에 반드시 확인해야 할 LLDP

기업용 무선 네트워크를 구축할 때 Aruba AP를 설치하다 보면 LLDP(Link Layer Discovery Protocol) 설정에 대해 자주 접하게 된다. 특히 Aruba AP-515, AP-615와 같은 최신 AP를 구축하는 환경에서는 스위치와 AP 간의 LLDP 통신이 매우 중요한 역할을 수행한다.

실제 현장에서는 AP에 전원이 정상 공급되고 네트워크 연결도 정상적으로 이루어졌음에도 불구하고 일부 기능이 비활성화되거나 성능이 제한되는 경우가 있다. 이러한 문제의 원인 중 하나가 바로 LLDP 미설정이다.

많은 엔지니어들이 AP 설치 시 VLAN 설정, DHCP 설정, SSID 설정에는 많은 신경을 쓰지만 LLDP는 단순한 장비 정보 확인 프로토콜 정도로 생각하고 넘어가는 경우가 많다. 그러나 Aruba AP 환경에서는 LLDP가 단순한 정보 교환 이상의 역할을 수행한다.

이번 글에서는 Aruba AP 설치 시 LLDP 활성화가 필요한 이유와 실제 현장에서 발생할 수 있는 문제 사례를 함께 살펴보겠다.

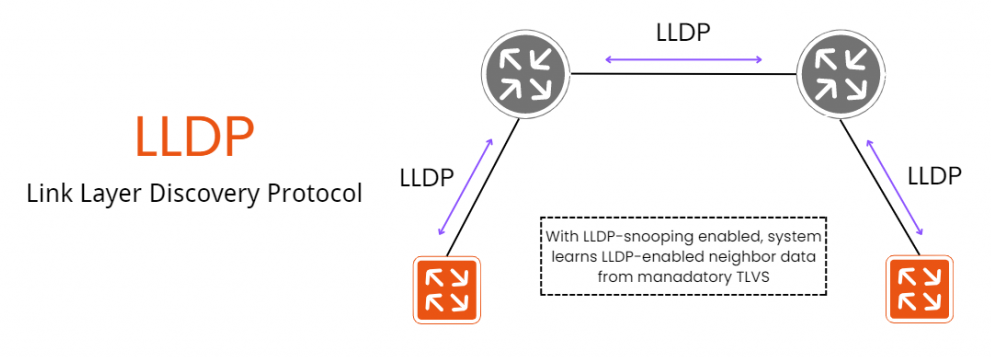

LLDP란 무엇인가?

LLDP(Link Layer Discovery Protocol)는 IEEE 802.1AB 표준 기반의 Layer 2 프로토콜이다.

서로 연결된 네트워크 장비가 자신의 정보를 주변 장비에 주기적으로 전달하는 역할을 수행한다.

LLDP를 통해 교환되는 정보는 다음과 같다.

장비 이름(Hostname)
장비 모델명
인터페이스 정보
VLAN 정보
PoE 정보
관리 IP 정보
장비 Capability 정보

예를 들어 Aruba AP와 스위치가 LLDP를 통해 연결되면 AP는 자신이 연결된 스위치 포트 정보와 전력 공급 가능 여부를 확인할 수 있으며, 스위치는 AP의 모델명과 요구 전력을 파악할 수 있다.

Cisco에서는 CDP(Cisco Discovery Protocol)를 사용하지만 Aruba 환경에서는 LLDP 사용을 권장한다.

특히 제조사가 다른 장비 간 상호 운용성을 고려하면 LLDP가 훨씬 유리하다.

Aruba AP에서 LLDP가 중요한 이유

일반적인 네트워크 장비에서는 LLDP가 선택 사항인 경우가 많지만 Aruba AP에서는 사실상 필수 기능에 가깝다.

그 이유는 Aruba AP가 LLDP를 활용하여 전력 협상(Power Negotiation)을 수행하기 때문이다.

AP는 부팅 과정에서 스위치와 LLDP 정보를 교환하며 현재 공급 가능한 전력량을 확인한다.

이 과정에서 AP는 다음과 같은 정보를 확인한다.

스위치가 PoE 지원 장비인지
PoE 규격이 무엇인지
공급 가능한 최대 전력은 얼마인지
현재 포트에서 제공 가능한 전력량은 얼마인지

이 정보를 기반으로 AP는 자신의 동작 모드를 결정한다.

만약 LLDP 정보가 정상적으로 수신되지 않는다면 AP는 보수적으로 동작하게 된다.

즉, 실제로 충분한 전력이 공급 가능하더라도 AP는 전력 부족 상황으로 판단할 수 있다.

LLDP와 PoE 전력 할당의 관계

Aruba AP 구축 시 가장 많이 발생하는 문제 중 하나가 바로 전력 인식 문제이다.

예를 들어 Aruba AP-515를 설치한다고 가정해 보자.

AP-515는 PoE+ 환경에서 정상적인 성능을 발휘한다.

하지만 스위치에서 LLDP가 비활성화된 경우 AP는 공급 가능한 전력을 정확하게 확인하지 못할 수 있다.

이 경우 AP 로그에는 다음과 유사한 메시지가 나타날 수 있다.

Restricted Power Mode
Insufficient Power
Power Save Mode

이러한 상태에서는 다음과 같은 기능 제한이 발생할 수 있다.

USB 포트 비활성화
일부 무선 스트림 비활성화
송신 출력 감소
최대 성능 제한
기능 자동 축소

특히 Wi-Fi 6 AP 환경에서는 충분한 전력 공급 여부가 성능에 직접적인 영향을 미친다.

따라서 Aruba에서는 PoE 스위치 사용 시 LLDP 활성화를 권장하고 있다.

실제 구축 사례

필자가 수행했던 무선 네트워크 교체 프로젝트에서도 LLDP 관련 문제가 발생한 적이 있었다.

구축 환경은 다음과 같았다.

구축 환경

Aruba AP-515 6대
Aruba Controller 9012
PoE 스위치 사용

초기 설치 후 AP는 정상적으로 부팅되었으며 SSID도 정상적으로 방송되었다.

그러나 AP 상태를 확인하던 중 일부 AP가 저전력 모드로 동작하는 현상이 발견되었다.

처음에는 PoE Budget 부족을 의심하였다.

하지만 전력 계산 결과 충분한 여유가 있었다.

추가 점검 결과 스위치에서 LLDP 기능이 비활성화되어 있었다.

LLDP 활성화 후 AP를 재부팅하자 AP가 정상적으로 전력 정보를 인식하였고 저전력 모드가 해제되었다.

이 사례는 단순히 전원 공급 여부만 확인해서는 안 되며 AP가 공급 전력을 정상적으로 인식하는지까지 확인해야 함을 보여준다.

LLDP 활성화 시 얻을 수 있는 추가 장점

LLDP는 전력 협상 외에도 다양한 운영상의 장점을 제공한다.

1. 장비 관리 편의성 향상

스위치에서 LLDP 정보를 조회하면 어떤 AP가 어느 포트에 연결되어 있는지 쉽게 확인할 수 있다.

대규모 구축 환경에서는 매우 유용하다.

예를 들어

AP-01 → Gi1/0/10
AP-02 → Gi1/0/11
AP-03 → Gi1/0/12

와 같이 확인이 가능하다.

2. 장애 분석 시간 단축

AP 장애 발생 시 연결된 포트를 빠르게 찾을 수 있다.

현장 출동 없이도 AP 연결 상태를 파악할 수 있으므로 장애 대응 시간이 단축된다.

3. 네트워크 문서화 지원

LLDP 정보를 활용하면 실제 연결 상태를 자동으로 수집할 수 있다.

장비 교체나 유지보수 시에도 큰 도움이 된다.

4. 제조사 혼합 환경 지원

최근 네트워크 환경은 다양한 제조사 장비가 혼합되어 사용된다.

Cisco 스위치
Aruba AP
Fortinet 방화벽

과 같은 환경에서도 LLDP는 표준 프로토콜이므로 원활하게 동작한다.

스위치에서 LLDP 활성화 방법

대부분의 기업용 스위치는 LLDP 기능을 기본적으로 제공한다.

Cisco 스위치 예시

conf t
lldp run
interface range gi1/0/1-24
lldp transmit
lldp receive
end

Aruba 스위치 예시

configure terminal
lldp run
write memory

장비마다 명령어는 다를 수 있으므로 제조사 매뉴얼을 확인하는 것이 좋다.

구축 후에는 반드시 LLDP Neighbor 정보를 확인하여 AP가 정상적으로 인식되는지 검증해야 한다.

Aruba AP 구축 시 체크리스트

Aruba AP 설치 시 다음 항목을 반드시 확인하는 것을 권장한다.

LLDP 활성화 여부
PoE 규격 확인
PoE Budget 확인
AP 소비 전력 확인
VLAN 설정 확인
DHCP 옵션 확인
Controller 연결 상태 확인

특히 AP가 정상적으로 부팅되더라도 LLDP가 비활성화된 상태라면 성능 제한이 발생할 수 있으므로 구축 단계에서 반드시 점검해야 한다.

마무리

많은 엔지니어들이 LLDP를 단순한 장비 탐색 프로토콜로 생각하지만 Aruba AP 환경에서는 그 이상의 의미를 가진다.

LLDP는 AP와 스위치 간 전력 협상을 지원하며, AP가 최적의 성능으로 동작할 수 있도록 돕는다. 또한 장비 관리, 장애 분석, 네트워크 문서화 측면에서도 큰 이점을 제공한다.

특히 Aruba AP-515, AP-615와 같은 최신 무선 장비를 구축하는 경우에는 LLDP 활성화를 기본 설정 항목으로 고려하는 것이 바람직하다.

무선 네트워크 품질을 안정적으로 유지하고 향후 장애를 예방하기 위해서는 VLAN이나 SSID 설정뿐만 아니라 LLDP 설정 여부까지 반드시 확인하는 습관이 필요하다.
